دليل ألواح الألومنيوم المثقبة للواجهات المعمارية

أعد هذا الدليل للمعماريين ومقاولي الواجهات وفرق المشتريات والتنفيذ الذين يجهزون مواصفة أو طلب سعر لشاشات الواجهات والجلد الخارجي الثاني وكاسرات الشمس وواجهات مواقف السيارات والكسوات المعمارية. ويركز على الألواح المسطحة أو ذات الحواف المطوية التي تتكرر كوحدات معيارية.

ملاحظة بشأن الصور: تعرض الصور فقط بصفتها architectural application reference. ولا تعني أن المشاريع الظاهرة قد وردتها أو صنعتها أو صممتها أو ركبتها Punchuk.

ما ألواح الألومنيوم المثقبة للواجهات؟

هي ألواح تصنع من صفائح ألومنيوم مصمتة تنفذ فيها ثقوب أو فتحات طولية أو أنماط مخصصة قبل الثني والتشطيب. وتحول الحواف المطوية والدعامات والوصلات الصفيحة إلى وحدة يمكن تثبيتها على هيكل فرعي مصمم للمشروع.

عند استخدامها أمام واجهة ستارية، تعمل الألواح المثقبة عادة كشاشة خارجية أو كاسر شمس أو كسوة زخرفية. ولا ينبغي اعتبارها بمفردها العنصر المسؤول عن العزل المائي أو الحراري أو المقاومة الإنشائية الرئيسية لنظام الغلاف الخارجي.

تضم فئة ألواح ألمنيوم مثقبة حسب الطلب صيغ المنتجات المخصصة للواجهات والمشربيات والكسوة المعمارية. أما هذه الصفحة فتركز على قرارات المواصفة والتنسيق التي يجب حسمها قبل التسعير والإفراج عن الوحدات للتصنيع.

الاستخدامات المعمارية الشائعة

• الشاشات الخارجية والجلد الثاني للمباني التجارية والفنادق والمكاتب.
• كاسرات الشمس أمام النوافذ والواجهات الستارية وممرات الحركة.
• واجهات مواقف السيارات والمناطق الفنية التي تحتاج إلى التهوية.
• حواجز الشرفات وشاشات الخصوصية والأسوار المعمارية.
• كسوة المداخل والمظلات والكتل البارزة في الواجهة.
• الجدران الداخلية والفواصل والأسقف والأسطح الزخرفية.
• المباني الثقافية ومحطات النقل والمتاجر ومشاريع تجديد الواجهات.

أنماط الثقوب ونسبة المساحة المفتوحة

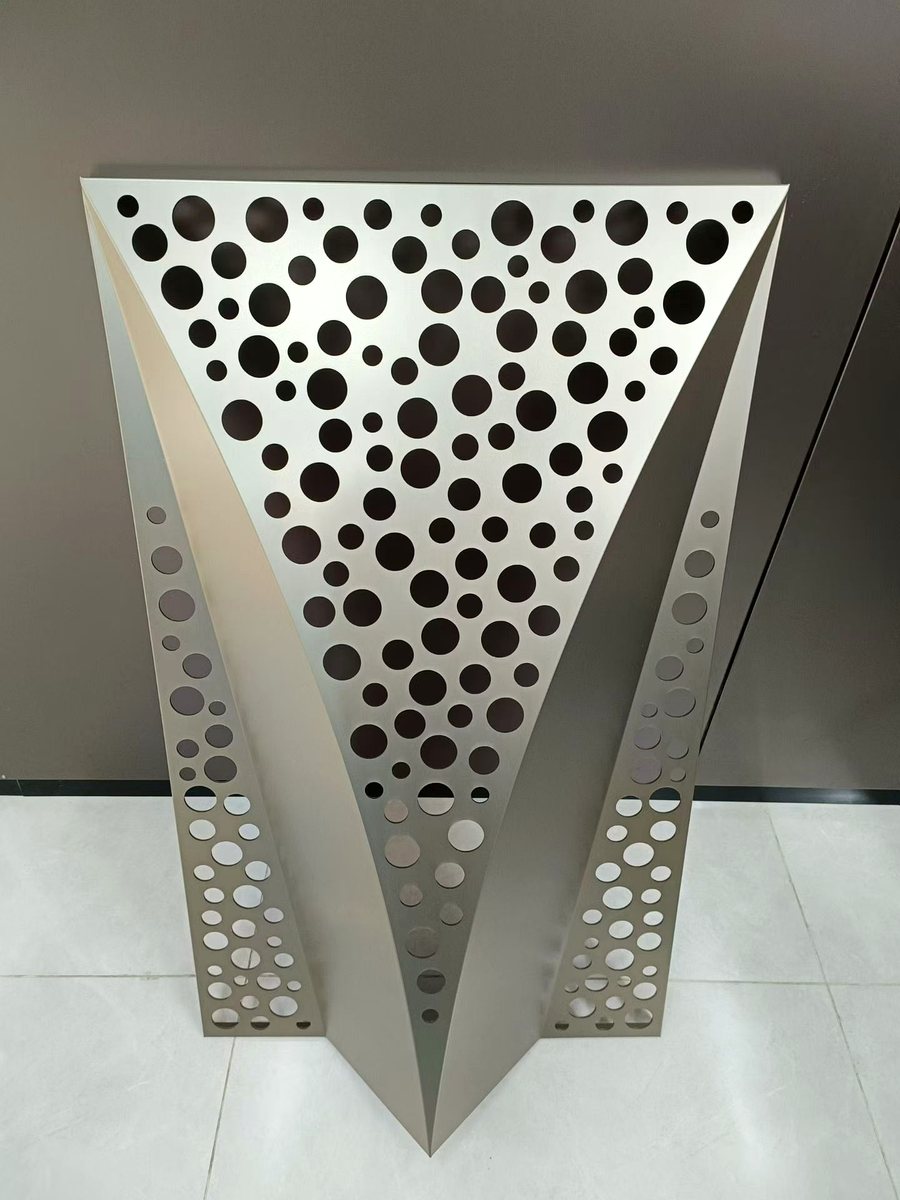

تشمل الأنماط الشائعة الثقوب الدائرية والمربعة والمثلثة والبيضاوية والفتحات الطولية، إضافة إلى التوزيع المتبادل أو المنتظم والرسومات المخصصة المأخوذة من ملف CAD أو ملف فني. ويؤثر النمط في الشفافية ودخول الضوء والخصوصية والمظهر العام والصلابة المتبقية في الصفيحة.

تقارن نسبة المساحة المفتوحة إجمالي مساحة الفتحات بالمساحة المرجعية للوح. ويجب أن يوضح الحساب ما إذا كان يستبعد الحواف المطوية والمناطق غير المثقبة ومساحات التثبيت. ولا تضمن النسبة الأعلى وحدها مقدارا محددا من التهوية أو التظليل، لأن النتيجة تتأثر أيضا بحجم الفتحات وعمقها واتجاه الواجهة والمسافة عن المبنى وظروف الرياح.

قبل اعتماد النمط، ينبغي تنسيق شكل الفتحة وحجمها، والمسافة بين الثقوب، والمسافة الآمنة عن الحواف والطيات واللحامات ونقاط التثبيت، واتجاه النمط واستمراره بين الوحدات، والمناطق المصمتة اللازمة للمقويات والإطارات، والتوازن بين الشفافية والصلابة.

إذا كانت الهندسة تشمل أنصاف أقطار أو انتقالات ثلاثية الأبعاد أو أسطحا منحنية، فراجع دليل ألواح الواجهات المنحنية والمثقبة. يتناول ذلك الدليل العلاقة بين التثقيب والتشكيل المنحني، بينما تظل هذه الصفحة مخصصة للوحدات المثقبة المسطحة أو المطوية.

إرشادات عامة للسماكات 2.0 و2.5 و3.0 مم

يزيل التثقيب جزءا من المعدن ويغير صلابة الصفيحة، لذلك لا ينبغي اختيار السماكة بصورة منفصلة أو بالاعتماد على أبعاد اللوح وحدها.

إخلاء مسؤولية هندسي: سماكات 2.0 و2.5 و3.0 مم ليست سوى نقاط بداية عامة، ولا تمثل مواصفة أو حسابا إنشائيا أو بيان أداء. يجب أن يراعي الاختيار النهائي السبيكة وحالتها، وأبعاد اللوح ونسبه، وشكل الفتحات ونسبتها، والمسافة إلى الحواف، وعمق الطيات، والمقويات، وتباعد الدعامات، ونظام التثبيت، وأحمال الرياح والوزن الذاتي، وأحمال الصيانة عند انطباقها، والتصريف، والتآكل، وأداء النظام الكامل تجاه الحريق، وظروف التعرض، والكود المحلي، ومراجعة المهندس المسؤول. وتكون الأولوية دائما للرسومات المعتمدة والمواصفة والنماذج والاختبارات المطلوبة للمشروع.

للمقارنة مع الألواح المصمتة، راجع دليل سماكة ألواح كسوة الألومنيوم.

أنظمة الطلاء وضبط التشطيب

يختار نظام الطلاء وفق التعرض والبيئة واللون ومستوى اللمعان ومواصفة المشروع. يشيع استخدام طلاء PVDF أو الفلوروكربون للواجهات الخارجية التي تتطلب مقاومة للعوامل الجوية وثباتا للون. وقد يكون الطلاء بالمسحوق مناسبا للداخل والمناطق المحمية وبعض التطبيقات الخارجية عندما تسمح المواصفة وظروف التعرض بذلك.

يجب ضبط المعالجة المسبقة وتغطية الطلاء حول الفتحات والحواف المقطوعة أثناء الإنتاج. كما ينبغي تحديد مرجع اللون واللمعان والملمس والعينة المعتمدة وحدود القبول البصري وضبط الدفعات وطريقة حماية السطح أثناء التغليف.

يوفر دليل ألواح الألومنيوم المطلية بـ PVDF للواجهات الخارجية معلومات إضافية عن اختيار التشطيب.

جدول تنسيق المواصفات

عملية التصنيع وضبط الجودة

1. مراجعة الرسومات: التحقق من الواجهات والوحدات والفواصل والطيات والدعامات والنمط والتشطيب والبيانات الناقصة.
2. تقسيم الألواح وإعداد النمط: توزيع الثقوب وحجز مناطق الحواف والطيات والتثبيت والتدعيم.
3. العينة أو النموذج: تأكيد المقياس البصري والحواف واللون والاستواء والعلاقة بالهيكل الفرعي عند طلب المشروع.
4. القص والتثقيب: تجهيز الصفائح بالتثقيب CNC أو القطع بالليزر وفق النمط المعتمد.
5. الثني والتجميع: تشكيل الحواف وإضافة اللحام أو الإطارات أو المقويات عندما تحددها الرسومات المعتمدة.
6. التحضير والطلاء: تنظيف السطح ومعالجته مسبقا وتطبيق نظام التشطيب المحدد.
7. الفحص: مراجعة الأبعاد والأقطار والنمط والنتوءات والاستواء والحواف واللون وتغطية الطلاء والمظهر.
8. الترميز والتغليف: تعريف الوحدات حسب المنطقة أو التسلسل وحماية الأسطح للنقل والمناولة في الموقع.

يجب أن ترتبط معايير الفحص بالرسومات والمتطلبات المعتمدة. وتشمل نقاط الفحص المعتادة دقة النمط واستمراره بين الوحدات، والتفاوتات البعدية، وجودة الطيات واللحامات، ومواقع المقويات، واتساق التشطيب، وحماية السطح، والملصقات، وحالة التغليف.

بيانات طلب السعر

• واجهات وقطاعات وتفاصيل وجدول ألواح متاح.
• أبعاد كل وحدة والطيات والفواصل والكميات ومناطق التركيب.
• ملف CAD أو ملف فني للنمط وحجم الفتحات ونسبة المساحة المفتوحة.
• السبيكة والسماكة المفضلتان، مع بيان ما إذا كانتا ما تزالان قيد المراجعة.
• المقويات والإطارات والهيكل الفرعي والمثبتات وتباعد الدعامات المقترح.
• الأحمال ومتطلبات الأداء والكود المقدم من فريق المشروع.
• نظام الطلاء ومرجع اللون واللمعان والملمس وعينة المطابقة.
• متطلبات النموذج والفحص والترميز والوثائق.
• الدولة والوجهة والكميات وتسلسل التسليم والتغليف والجدول المستهدف.

قدرات الدعم لدى Punchuk

يمكن لـ Punchuk دعم مشاريع ألواح الألومنيوم بدءا من مراجعة الرسومات وتقسيم الوحدات. وقد يشمل النطاق إعداد أنماط الفتحات، والتثقيب CNC أو القطع بالليزر وفق التصميم، والقص والثني، واللحام أو تجميع الإطارات عند تحديده، وتنسيق الطلاء، والفحص البعدي والبصري، والترميز، والتغليف الوقائي، وتنسيق التسليم للتصدير.

تظل الهندسة والمادة والسماكة والتدعيم والتشطيب والتثبيت ومتطلبات الأداء النهائية خاضعة للرسومات والمواصفة المعتمدتين. راجع صفحة قدرات تصنيع ألواح الألومنيوم لدى Punchuk للاطلاع على نطاق الدعم العام.
