ألواح ألمنيوم ثلاثية الأبعاد بألسنة بارزة

إجابة سريعة: تُصنّع ألواح الألمنيوم ذات الألسنة الدائرية البارزة بتثقيب كل لسان جزئيًا مع إبقائه متصلًا بالصفيحة، ثم رفعه بزاوية واتجاه محددين. ينتج عن ذلك عمق وظلال وتهوية جزئية، من دون تحويل السطح إلى ثقوب مفتوحة تقليدية. لطلب عرض سعر، حدّد قطر اللسان، والتباعد بين المراكز، وزاوية الفتح، والاتجاه، ومقاس اللوح، والحواف المطوية، والدعامات، والتشطيب، وملف النمط المعتمد.

يبدأ تصنيع اللوح ذي الألسنة المرفوعة من صفيحة ألمنيوم مصمتة. تقطع الأداة جزءًا من محيط كل لسان، وتُبقي نقطة اتصال مع الصفيحة، ثم ترفعه في الاتجاه المحدد في ملف النمط. ينتج سطح بارز ذو ظلال، لكنه لا يساوي لوحًا مثقبًا بفتحات مفتوحة بالكامل.

يتحدد المظهر بقطر اللسان أو شكله، والتباعد بين المراكز، وزاوية الفتح، والاتجاه. ويجب تثبيت هذه البيانات في الرسم أو في ملف نمط معتمد قبل الإفراج للتصنيع.

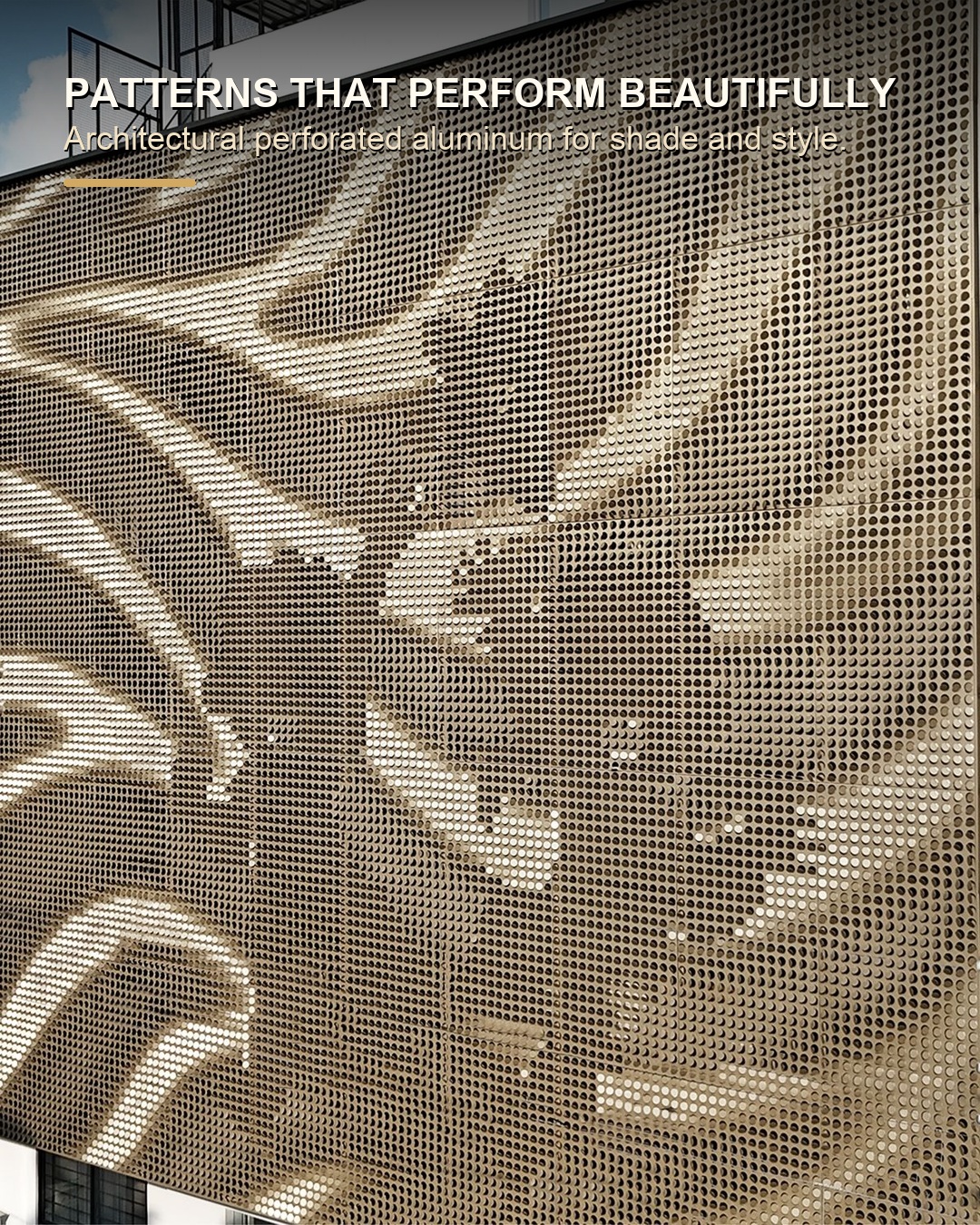

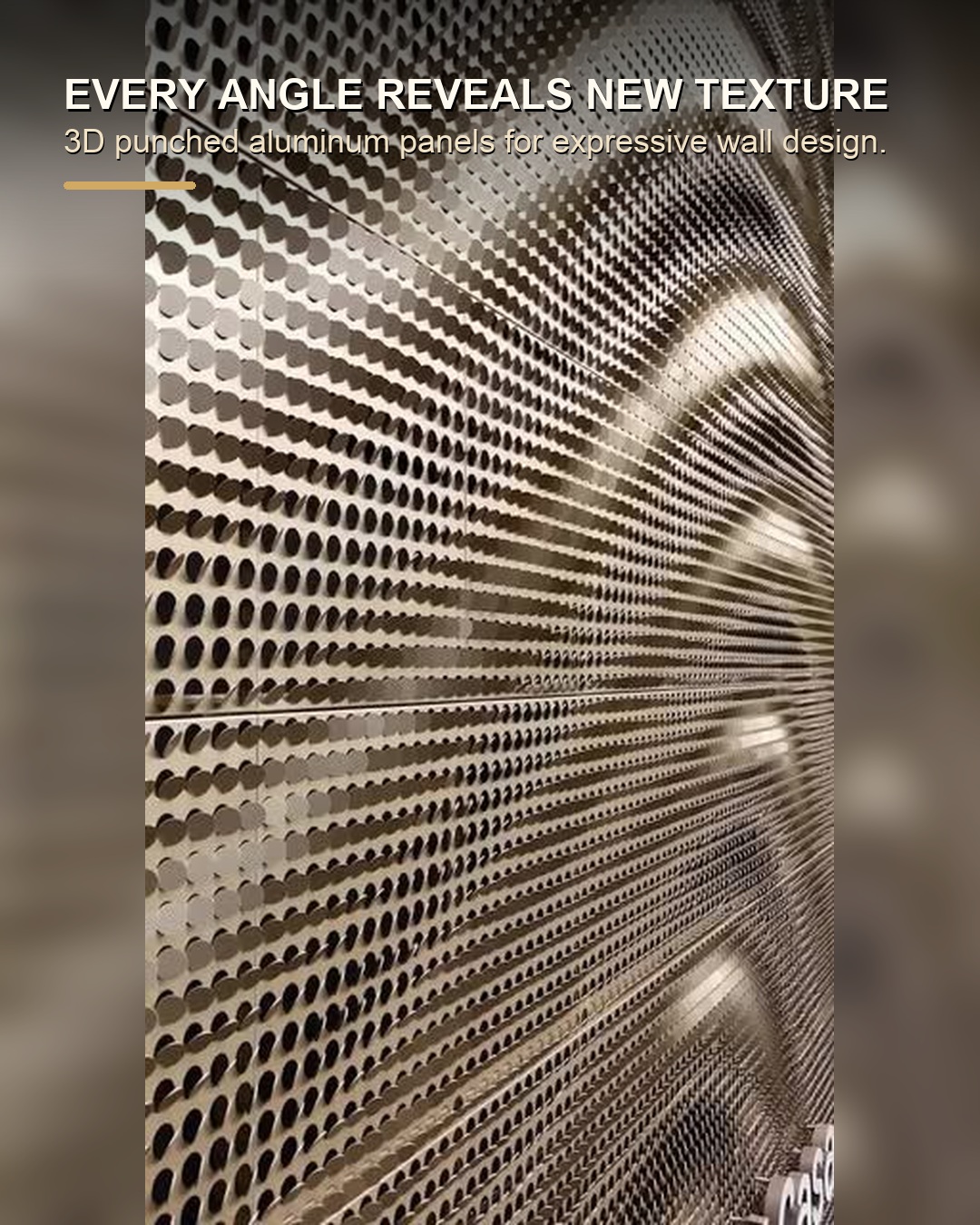

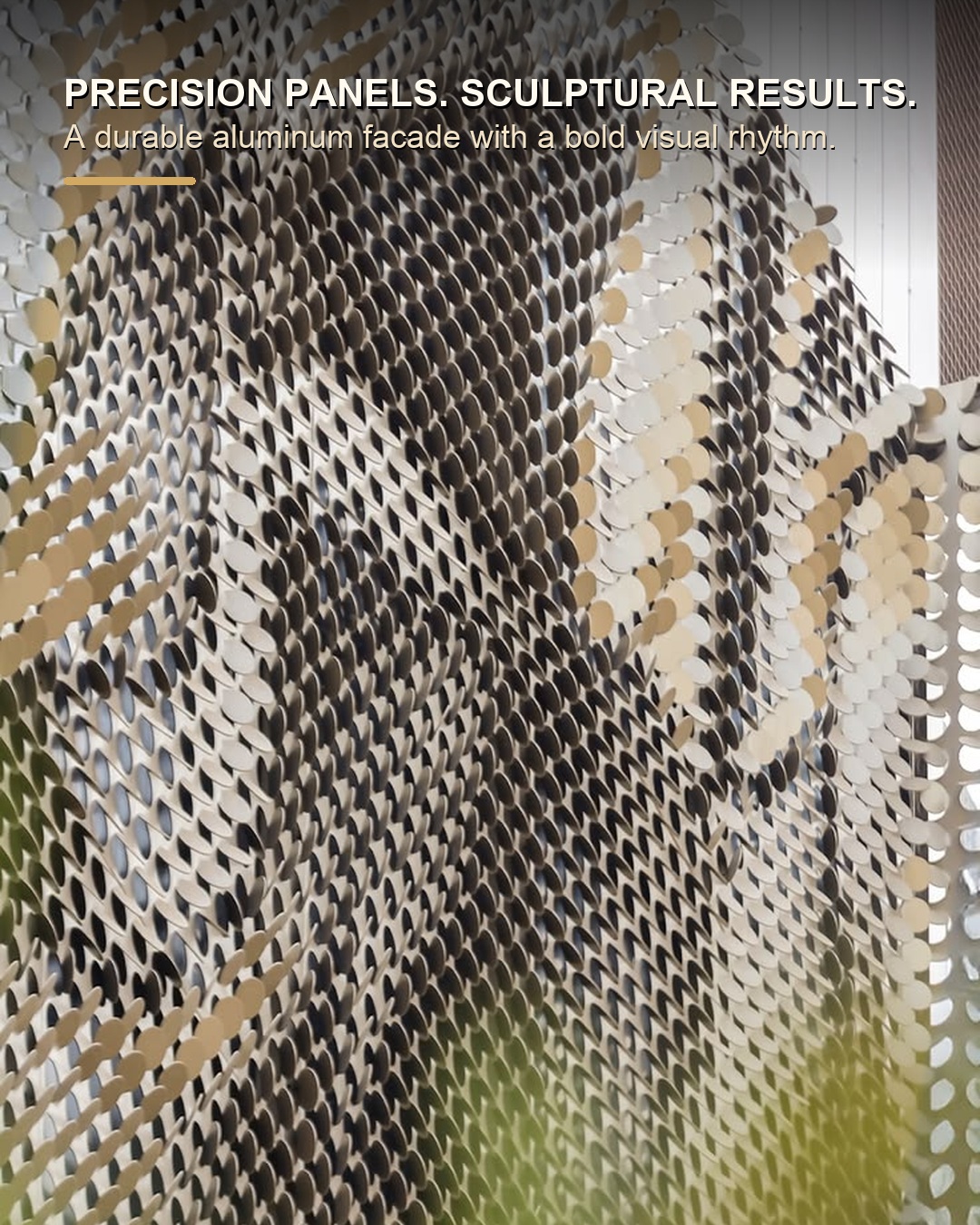

ألواح ألمنيوم بألسنة مرفوعة في واجهة معمارية ثلاثية الأبعاد — تنتج الألسنة المرفوعة عمقًا وتغيّر قراءة السطح بحسب الضوء وزاوية الرؤية.

كيف يتكوّن سطح الألسنة المرفوعة

يُبقي التثقيب الجزئي كل لسان متصلًا بجسم اللوح. وبعد ذلك يُرفع اللسان بأداة أو عملية تشكيل مضبوطة. وتنتج المصفوفة المتكررة نسيجًا منتظمًا، بينما يمكن للملف الفني توزيع أقطار أو كثافات أو اتجاهات مختلفة لتكوين نمط أكبر.

يجب التعامل مع السطح بوصفه هندسة ثلاثية الأبعاد. فالوجه المرئي والجهة الخلفية واتجاه الطي والخلوص عن الهيكل الفرعي وإمكانية الوصول إلى المثبتات كلها تؤثر في قابلية تصنيع الوحدة وتركيبها.

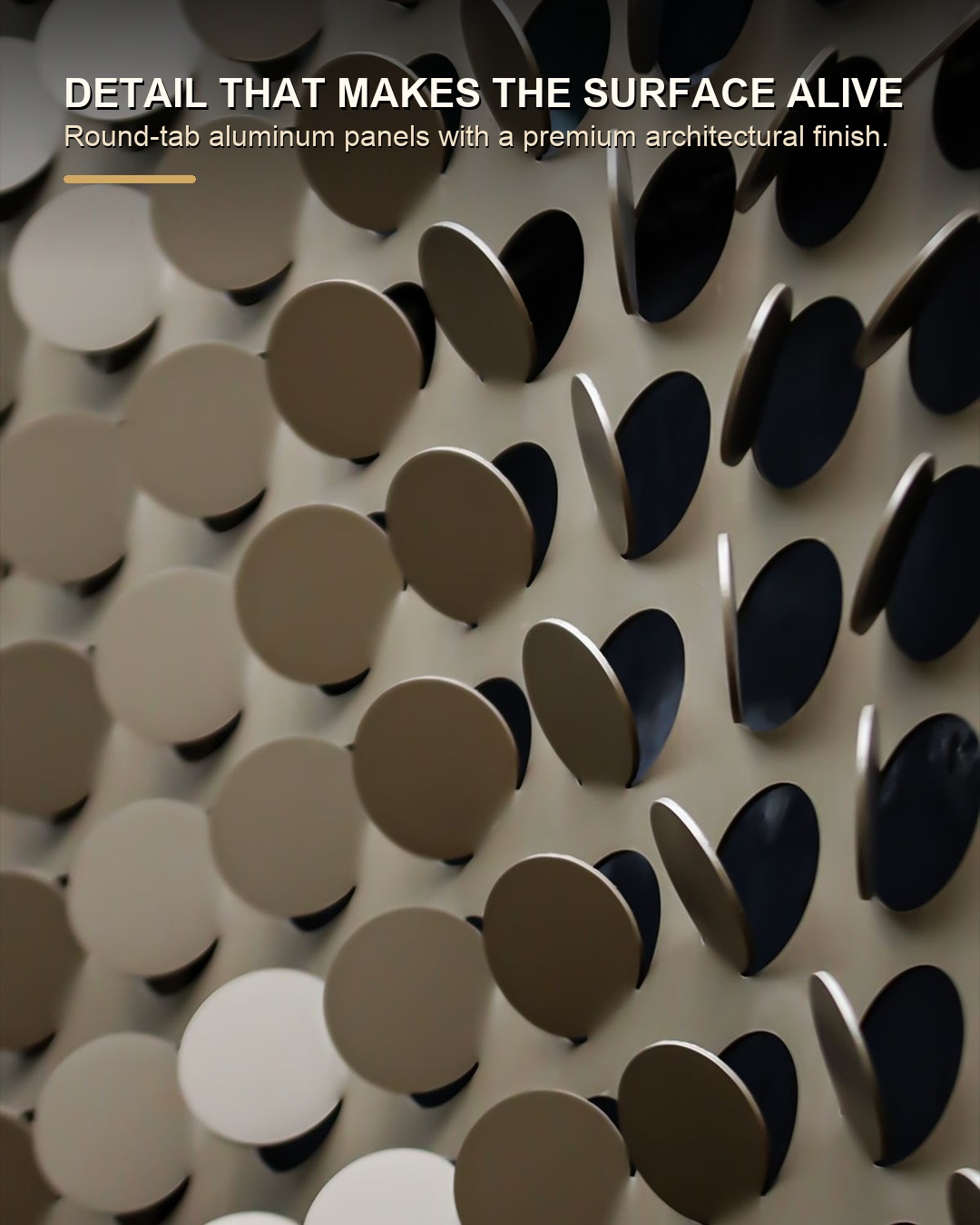

تفصيل ألسنة دائرية مثقوبة جزئيًا ومرفوعة مع بقائها متصلة بالصفيحة — يوضح التفصيل القطع الجزئي ونقطة الاتصال الباقية في كل لسان.

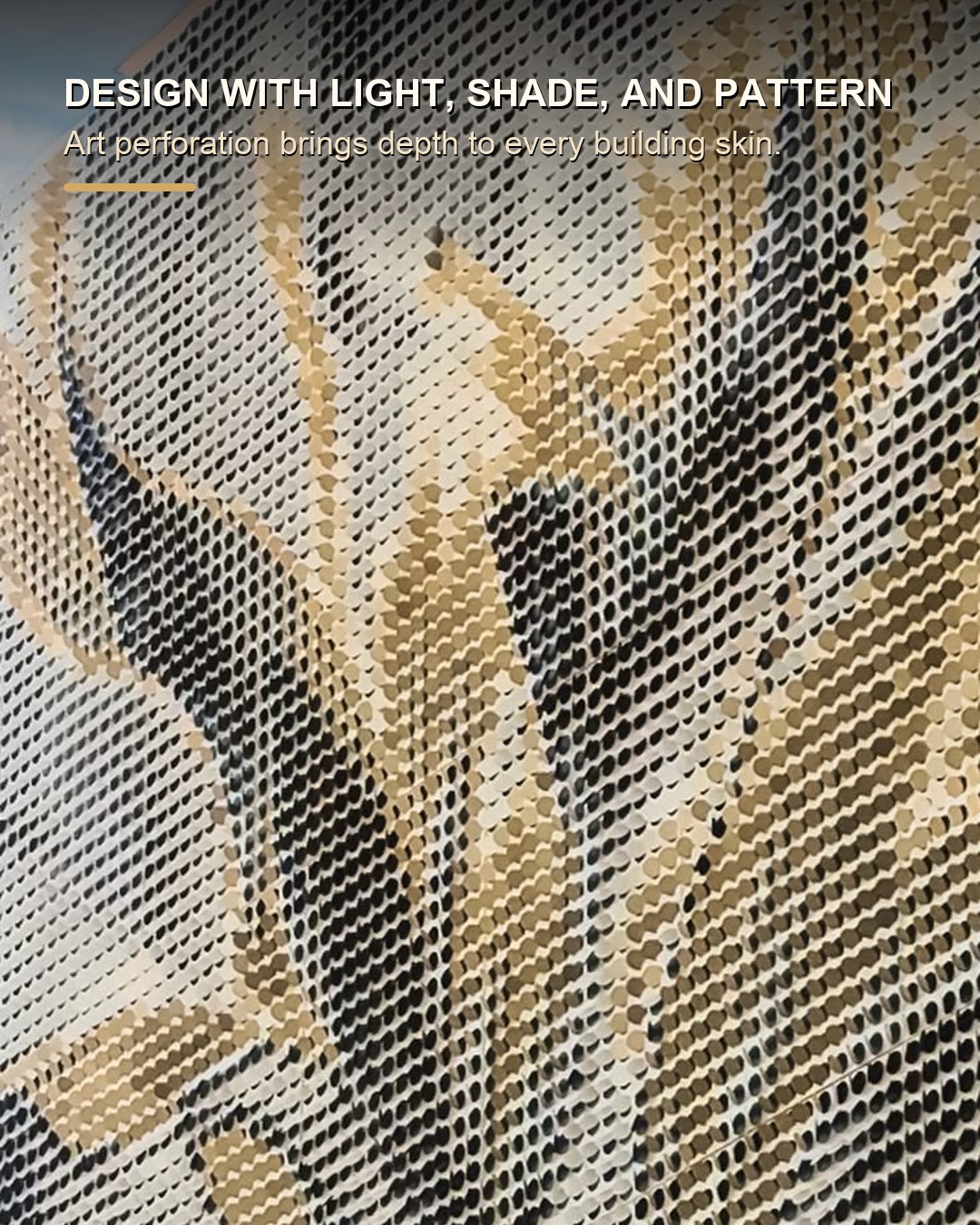

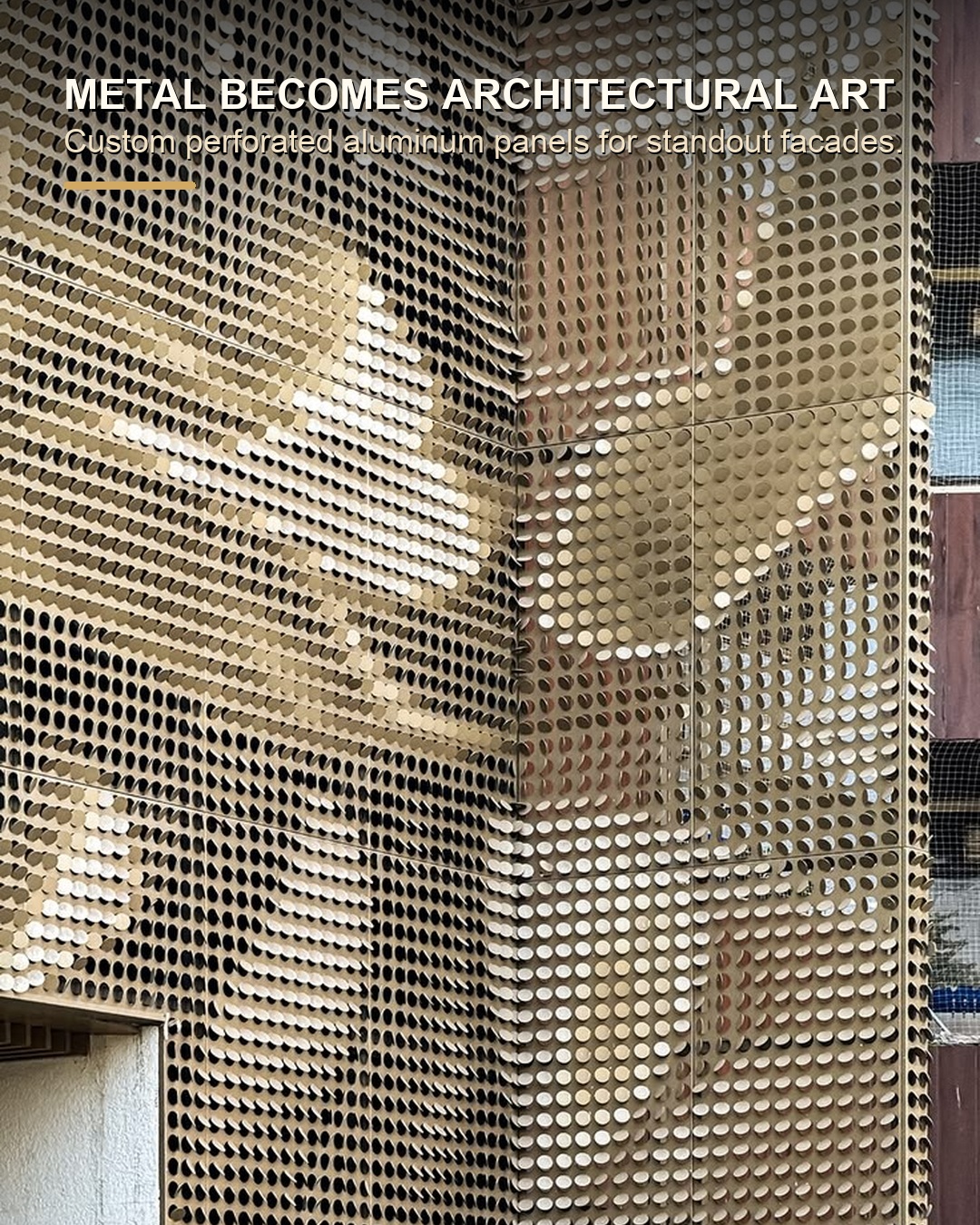

نمط واجهة مكوّن من كثافات مختلفة لألسنة الألمنيوم المرفوعة — ينسق الملف الرئيسي الكثافة والاتجاه والفواصل واستمرار النمط بين الوحدات.

البيانات الفنية المطلوب تثبيتها

يجب أن يعتمد عرض السعر ورسم الورشة على المعلمات نفسها. تساعد الصورة المرجعية في شرح التأثير المرئي، لكنها لا تحل محل بيانات التصنيع.

المعلمة	البيانات التي يرسلها المشتري	سبب المراجعة
اللسان	القطر أو الشكل، والتباعد بين المراكز، وزاوية الفتح، والاتجاه	تتحكم هذه البيانات في البروز والظل والتكرار والمشهد من كل اتجاه.
الوحدة	العرض والارتفاع والسماكة والفواصل والحواف المطوية ومواقع المثبتات	تسمح بتقسيم النمط من دون قطع الألسنة عند مناطق حرجة أو إعاقة التركيب.
النمط	ملف متجهي أو CAD أو خريطة مرقمة توضح نقطة الأصل والمقياس	يحافظ على الاستمرار بين الألواح ويمنع عكس الصورة أثناء الإنتاج.
الدعامات	الهيكل الفرعي وتباعد نقاط الدعم والتصريف والتهوية والوصول	تحدد الواجهات الخلفية والمناطق الواجب إبقاؤها خالية.
التشطيب	نظام الطلاء واللون واللمعان والوجه المرئي والعينة المعتمدة	يغير اتجاه الألسنة انعكاس الضوء وقد يجعل فرق اللون أو اللمعان أكثر وضوحًا.
التفاوتات	معايير الأبعاد والزاوية والموقع والاستواء ومحاذاة الفواصل	تُستخدم لإعداد الفحص وتحديد الحاجة إلى عينة أو تجميع تجريبي.

استمرار النمط بين الوحدات

عندما يمتد الرسم عبر عدة قطع، يجب أن يتضمن الملف الرئيسي شبكة الألواح وعرض الفواصل الفعلي. ويُفضّل تحديد نقطة أصل وسهم اتجاه ورمز لكل وحدة. وبذلك تستخدم مراحل القطع والتثقيب والطي والطلاء والتغليف والتركيب التسلسل نفسه.

تحتاج المناطق القريبة من الطيات والزوايا والمثبتات والحواف عادةً إلى شريط مصمت. ولا ينبغي ترك هذا الشريط لاجتهاد مرحلة الإنتاج، لأن ذلك قد يقطع إيقاع النمط أو يضع لسانًا قريبًا جدًا من الحافة.

من ملف النمط إلى اللوح النهائي

مراجعة الواجهة وأبعاد الوحدات والملف الفني أو ملف CAD.
تحديد القطر والتباعد والزاوية والاتجاه والشرائط المصمتة والفواصل ورموز الألواح.
إعداد عينة أو جزء تجريبي عندما يحتاج البروز أو الرسم أو الاستمرار إلى اعتماد بصري.
القطع والتثقيب ورفع الألسنة وطي الحواف وتركيب التقويات الموضحة في الرسومات المعتمدة.
فحص الأبعاد وموقع الألسنة وزاويتها ومحاذاة النمط والتشطيب والترقيم والتغليف.

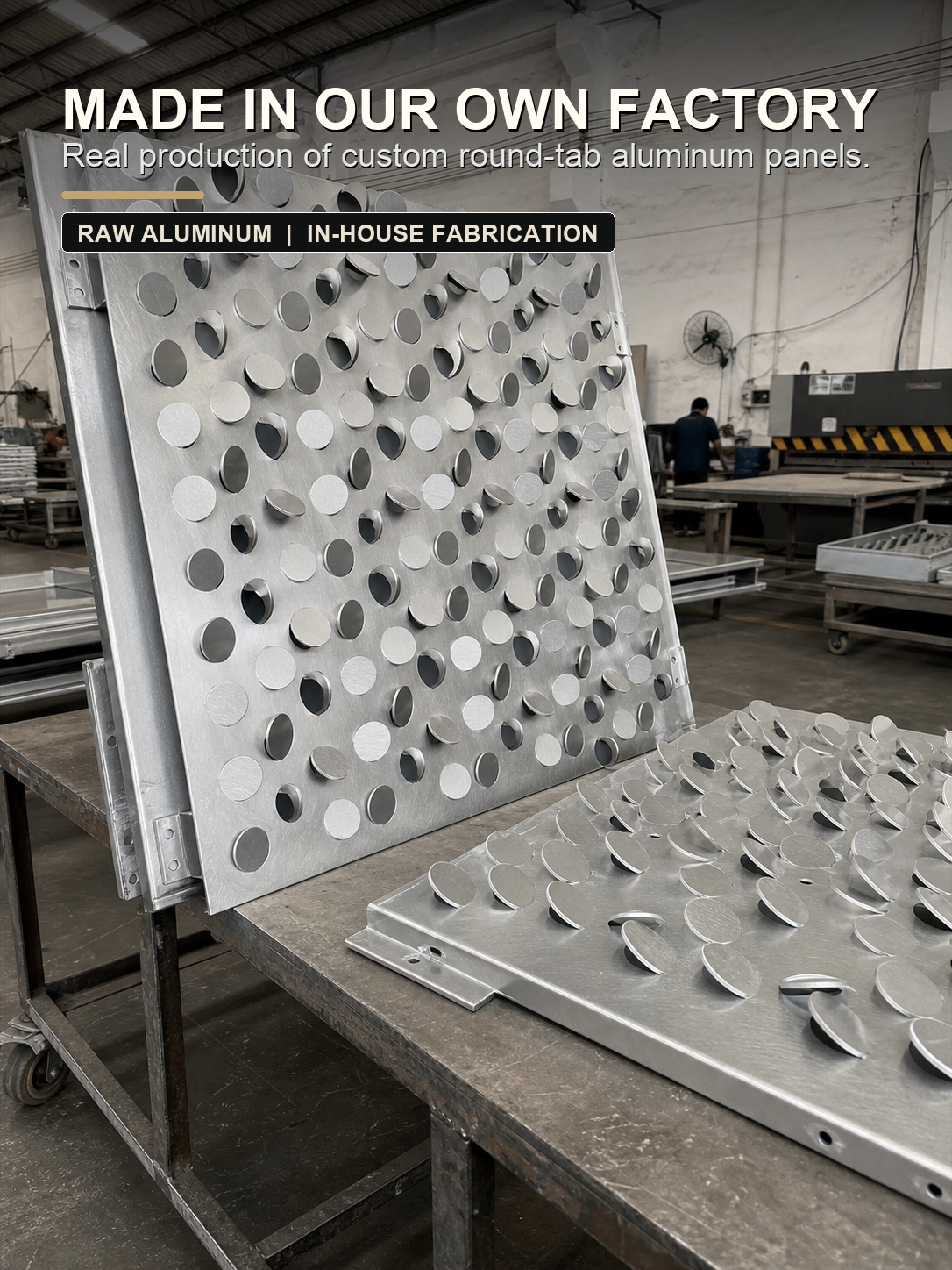

إنتاج ألواح الألمنيوم ذات الألسنة الدائرية المرفوعة في الورشة — تُراجع الوحدات قبل الطلاء والترقيم والتغليف.

الاستخدامات وحدود الأداء

يمكن استخدام وحدات الألسنة المرفوعة في شاشات الواجهات والكسوة الخارجية وجدران المداخل وحواجز الشرفات والجدران الداخلية المميزة. وتمنح الهندسة السطح عمقًا وتغيّر الظلال بحسب زاوية الرؤية.

تعتمد التهوية ودخول المياه وضغط الرياح ومقاومة اللوح وانتشار الحريق والصيانة على النظام كاملًا. ولا يثبت النمط وحده مستوى الأداء. ويجب على المصمم المسؤول مراجعة هذه المتطلبات مع الهيكل الفرعي والمثبتات والطلاء وكود المشروع.

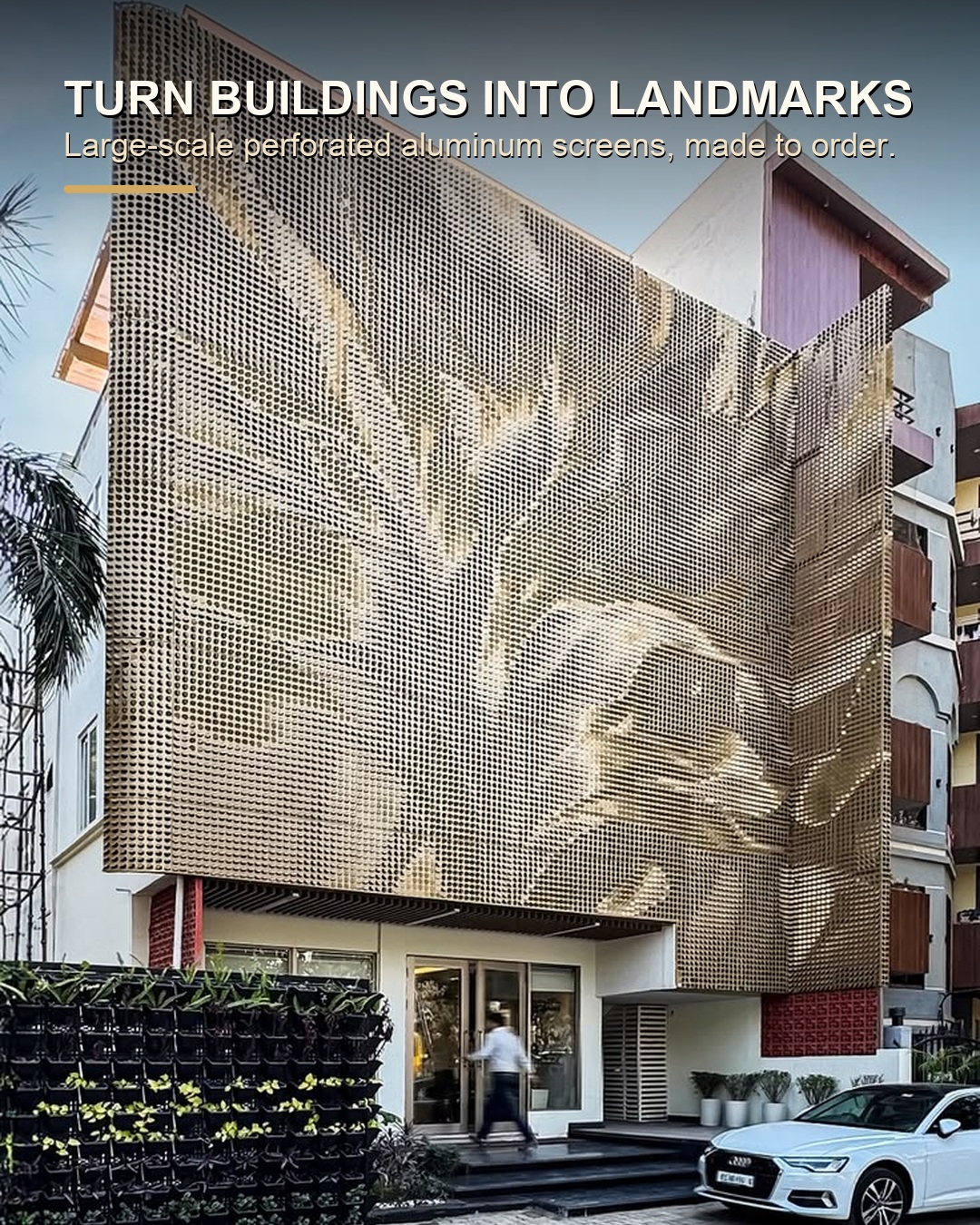

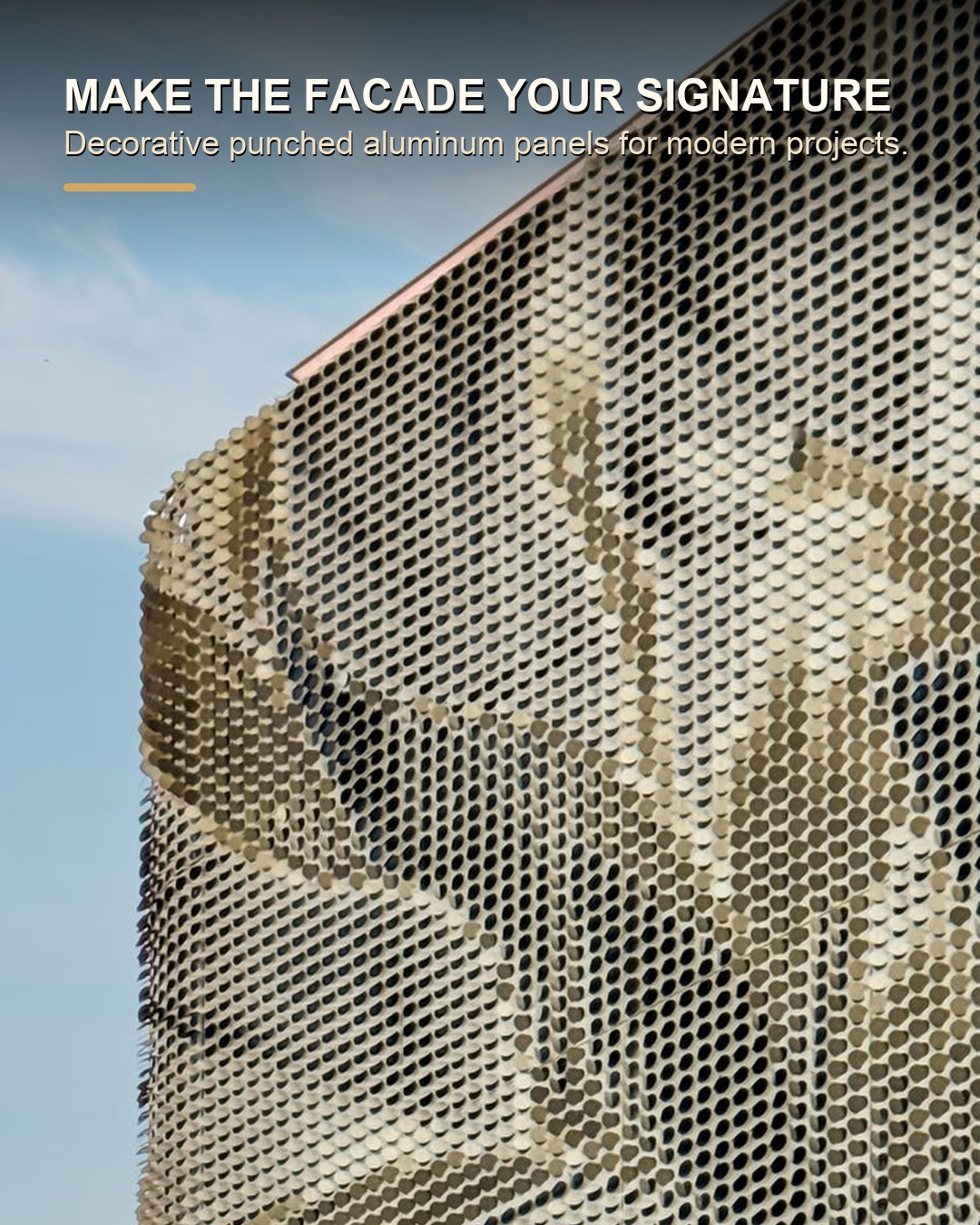

شاشة واجهة كبيرة بنسيج من ألسنة ألمنيوم دائرية مرفوعة — يجب أن يستوعب تقسيم الألواح الفواصل والاتجاه والمناطق المصمتة من النمط.

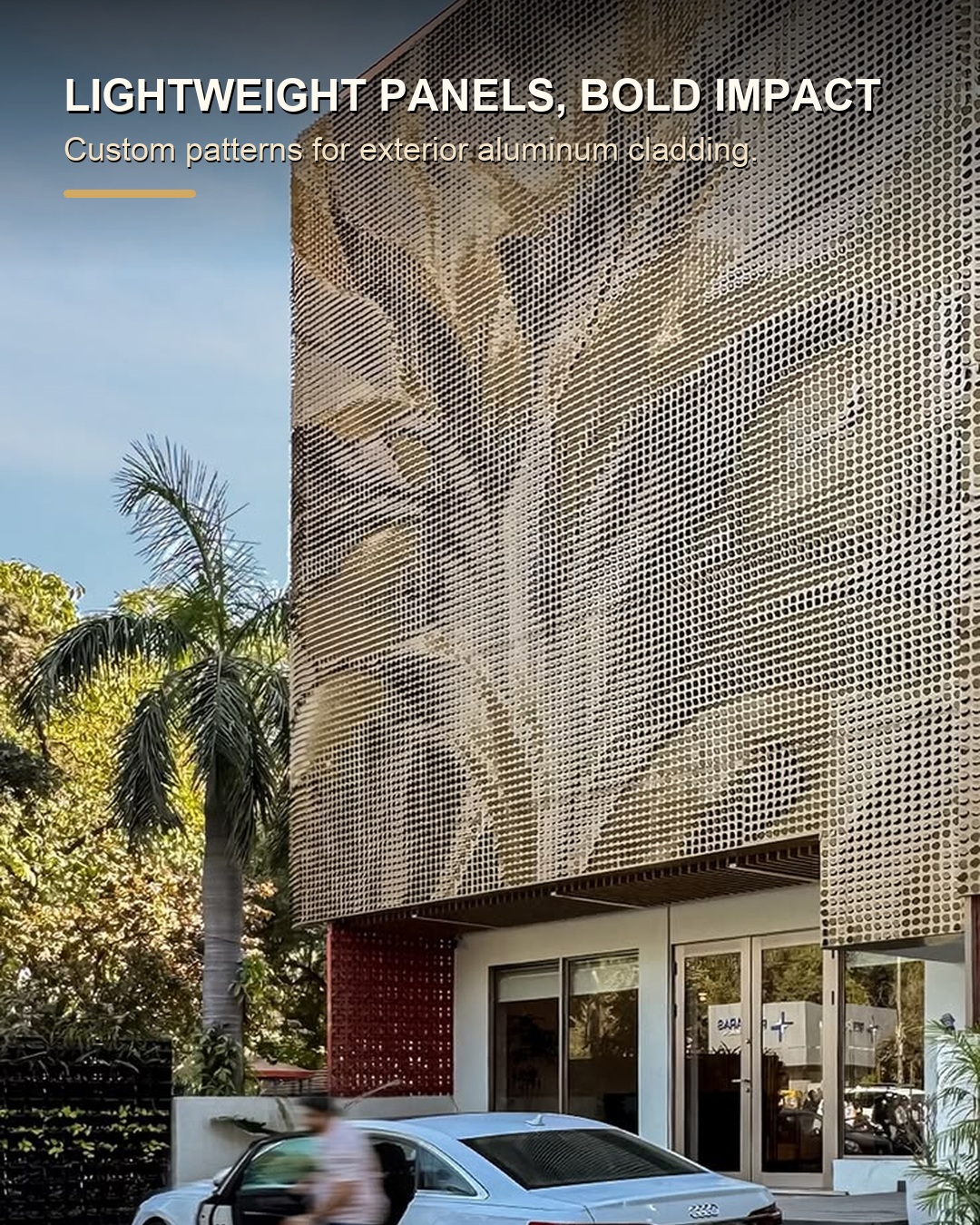

كسوة خارجية من الألمنيوم بنمط مخصص من الألسنة المرفوعة — تُنسق الكسوة الخارجية مع الهيكل الفرعي والتصريف والمثبتات والتشطيب.

مراجعة التصنيع مع Punchuk

تستطيع Punchuk مراجعة النمط وتقسيم الألواح والحواف المطوية والتقويات والمثبتات والتشطيب وتسلسل التغليف بناءً على معلومات المشروع. وقبل الإنتاج بالكميات، ينبغي حسم البنود التي ما زالت تقديرية في الرسومات.

إذا كان الهدف الأساسي هو نسبة المساحة المفتوحة لثقوب مقطوعة بالكامل، فاستخدم دليل ألواح الواجهات المثقبة. وإذا كان العمق أو البروز أو الشكل ثلاثي الأبعاد هو المعيار الأساسي، فقارن أولًا مسارات ألواح الألمنيوم ثلاثية الأبعاد.

قائمة طلب عرض السعر

الواجهة أو مخطط الوحدات أو رسم بالأبعاد.
ملف النمط بصيغة متجهية أو CAD أو صورة ذات مقياس.
قطر اللسان أو شكله والتباعد والزاوية والاتجاه.
السماكة المطلوبة أو معيار الأداء والحواف والتقويات والمثبتات.
التشطيب واللون واللمعان والعينة المرجعية المتاحة.
الكمية وبلد المشروع ومتطلبات التغليف وتاريخ التسليم.

مراجع مرتبطة للتصميم والشراء

استخدم كل مرجع بحسب البيانات التي ما زالت تحتاج إلى تحديد:

الأسئلة الشائعة

ما لوح الألمنيوم ذو الألسنة المرفوعة؟

هو صفيحة ألمنيوم يُثقب فيها كل لسان جزئيًا، ويبقى متصلًا باللوح، ثم يُرفع بزاوية محددة. وينتج عن تكرار الألسنة سطح بارز ثلاثي الأبعاد مع ظلال متغيرة.

هل يساوي لوح الألمنيوم المثقب التقليدي؟

لا. في اللوح المثقب التقليدي تُزال المادة لتكوين فتحات مفتوحة. أما في لوح الألسنة المرفوعة فيبقى جزء من كل لسان متصلًا بالصفيحة، ولذلك يجب تحديد شكل القطع والزاوية والاتجاه معًا.

هل تستطيع Punchuk تعديل الحجم والزاوية والنمط؟

نعم. تستطيع Punchuk مراجعة القطر أو الشكل والتباعد والاتجاه والزاوية وتقسيم الوحدات والحواف المطوية والتشطيب وتحويل الملف الفني إلى بيانات تصنيع. ويجب أن يعتمد الحل النهائي على رسومات وعينة معتمدتين.

ما المعلومات المطلوبة لعرض السعر؟

أرسل الواجهات أو الرسومات وأبعاد الألواح وكمياتها وملف النمط والقطر أو الشكل والتباعد والزاوية والاتجاه والسماكة والحواف والتقويات والمثبتات والتشطيب واللون وبلد المشروع والتغليف وجدول التسليم.

ألواح ألمنيوم بألسنة مرفوعة لواجهات ثلاثية الأبعاد
