ألواح الألومنيوم المصمتة لتكسية الواجهات: المواصفات والتشطيبات والاستخدامات

الإجابة السريعة: ألواح الألومنيوم المصمتة للواجهات هي وحدات كاسيت تُصنع من صفائح الألومنيوم، ثم تُقص وتُطوى وتُلحم وتُطلى وفق الرسومات المعتمدة. تسجل المواصفة العملية السبيكة والسماكة الاسمية وأبعاد الوحدات والحواف المرتدة المطوية والمقويات ونظام التثبيت والتشطيب ومتطلبات الفحص. غالبًا ما تقارن فرق المشروع بين سماكات 2.0 و2.5 و3.0 مم، لكن الاختيار النهائي يعتمد على هندسة اللوح وتباعد الدعامات وضغط الرياح والفتحات ومتطلبات المناولة والمتطلبات الهندسية المحلية.

يساعد هذا الدليل فرق المشروع على تحديد ألواح الألومنيوم المصمتة قبل إعداد الرسومات أو طلب عرض سعر. ويغطي المواصفات والتشطيبات والاستخدامات. للاطلاع على قائمة فحص أكثر تفصيلًا للسماكة، راجع دليل سماكات 2.0 و2.5 و3.0 مم لألواح تكسية الألومنيوم. ولمقارنة خيارات المنتجات، راجع مجموعة ألواح الألومنيوم المصمتة.

ألواح ألومنيوم مصمتة مخصصة للواجهات بأشكال منحنية ومطوية — يمكن قص صفائح الألومنيوم وطيها ولحامها وطلاؤها بما يطابق مخطط الألواح المعتمد.

ما هو لوح الألومنيوم المصمت للواجهات

يُعرف لوح الألومنيوم المصمت أيضًا في بعض الأسواق باسم لوح الألومنيوم المفرد أو كسوة الألومنيوم. ويبدأ من صفيحة ألومنيوم واحدة، وليس من لوح ذي قلب ملتصق. تُقص الصفيحة بالشكل المطلوب، وتُفرغ زواياها، وتُطوى حوافها، وتُلحم الوصلات عندما يتطلب التصميم زوايا ملحومة أو أشكالًا خاصة. وتُضاف الحوامل والمقويات وفق رسم اللوح المعتمد.

تناسب هذه الطريقة الوحدات ذات المقاسات المخصصة والزوايا والحنيات السالبة والأسطح السفلية وأغطية الأعمدة والمناطق الأخرى التي لا يمكن تنفيذها بلوح قياسي مسطح. وتحدد الحواف المرتدة والتقويات والوصلات والهيكل الفرعي والفواصل كيفية تصرف اللوح بعد التركيب.

ما الذي يجب إدراجه في مواصفة ألواح الواجهات

المواصفة المختصرة التي تذكر السماكة واللون فقط تترك قرارات مهمة من دون حسم. الجدول التالي قائمة للتنسيق، وليس مواصفة عامة تصلح لكل مشروع.

قائمة فحص مواصفات ألواح الألومنيوم المصمتة للواجهات
البند	ما يجب تأكيده
الصفيحة الأساسية	السبيكة وحالة التقسية المطلوبتان في الرسومات. تُستخدم 1100 أو 3003 كنقطتي بداية شائعتين للألواح المشكلة، لكن مواصفة المشروع هي المرجع الحاكم.
السماكة الاسمية	السماكة المقترحة لصفيحة الوجه، وما إذا كانت تنطبق على كل أنواع الألواح أو على مناطق محددة فقط.
هندسة اللوح	أبعاد الوجه وأعماق الحواف المرتدة وعروض الفواصل وحالات الزوايا والفتحات وأنصاف الأقطار واتجاه السطح الظاهر.
التقوية	نوع المقويات وتباعدها وطريقة تثبيتها، والعزل بين المعادن المختلفة عند الحاجة.
التثبيت	ترتيب الحوامل أو البراغي أو علاقات التعليق، ومجال الضبط، ومتطلبات الوصول، ونقطة الالتقاء مع الهيكل الداعم.
التشطيب	نظام الطلاء والمعالجة المسبقة ومرجع اللون واللمعان والملمس والأسطح المكشوفة والعينة وطريقة القبول.
مدخلات المشروع	الموقع وضغوط التصميم وتباعد الدعامات ومستوى التعرض للتآكل وأي اشتراطات للحريق أو متطلبات تنظيمية تحددها جهة المشروع.
سجلات الجودة	إصدار الرسم المعتمد وعينة الضبط ونقاط الفحص وترميز الألواح وبطاقات تعريف الطرود.

قائمة مواصفات ألواح الألومنيوم المصمتة للواجهات تشمل السبيكة والسماكة والتشطيب والاستخدام — تربط المواصفة القابلة للتنفيذ بين صفيحة الوجه والحواف المرتدة والتقويات ووسائل التثبيت والتشطيب.

كيفية مقارنة سماكات 2.0 و2.5 و3.0 مم

السماكة متغير ابتدائي وليست تصنيف أداء مستقلًا. فقد يختلف تصرف لوح صغير ذي حواف مرتدة عميقة ودعامات متقاربة عن لوح عريض ذي حواف مرتدة ضحلة أو فتحات كبيرة أو أطراف طويلة غير مدعومة. كما يؤثر ضغط الرياح وسحبها، ومناولة الألواح أثناء التركيب، ومتطلبات الاستواء، وعملية الطلاء في القرار.

نقاط بداية عامة لاختيار السماكة
السماكة	الاستخدام العام كنقطة بداية	فحوص ما قبل الاعتماد
2.0 مم	وحدات أصغر أو مناطق محمية أو أعمال ذات دعامات متقاربة.	مقاس الوجه وعمق الحواف المرتدة والمناولة وتباعد الدعامات واستواء السطح الظاهر.
2.5 مم	نقطة بداية وسطية لكثير من وحدات الواجهات المصممة حسب الطلب.	أكبر بحر وضغط الرياح ومخطط المقويات والتثبيت والتشطيب.
3.0 مم	وحدات أكبر أو تشكيلات أعمق أو مناطق قد تستفيد من صلابة أعلى.	وزن اللوح والوصلات والهيكل الفرعي ومسار التصنيع والتركيب.

لا تحل هذه الأمثلة محل رسومات الورشة المعتمدة أو الحسابات الهندسية للمشروع. توضح مقارنة سماكات ألواح تكسية الألومنيوم بصورة أوسع كيف يؤثر البحر غير المدعوم والحواف المطوية والمقويات في المراجعة.

هندسة الألواح والحواف المرتدة والمقويات ووسائل التثبيت

ينبغي أن يستخدم جدول الألواح رموزًا منفصلة للألواح المسطحة وألواح الزوايا والوحدات المنحنية والمناطق المثقبة وألواح الوصول. ويحتاج كل رمز إلى أبعاد الوجه ورسم للحواف المرتدة. كما ينبغي تنسيق عرض الفواصل ومحاذاتها على كامل الواجهات بدلًا من حسمها لكل لوح على حدة.

تساعد المقويات على ضبط الجزء غير المدعوم من الصفيحة، لكن تباعدها وطريقة تثبيتها يجب أن يناسبا اللوح. وتحتاج الوصلات إلى مجال ضبط كافٍ يتوافق مع الهيكل الداعم وتسلسل التركيب. ولا تعالج زيادة سماكة الصفيحة مخطط حوامل غير مكتمل أو هيكلًا فرعيًا غير مناسب. أما الأعمال المنحنية فتحتاج إلى مراجعة مستقلة لاتجاه التشكيل ونصف القطر والوصلات. راجع ألواح الألومنيوم المصمتة أحادية الانحناء ومزدوجة الانحناء عندما لا تكون الواجهة مسطحة.

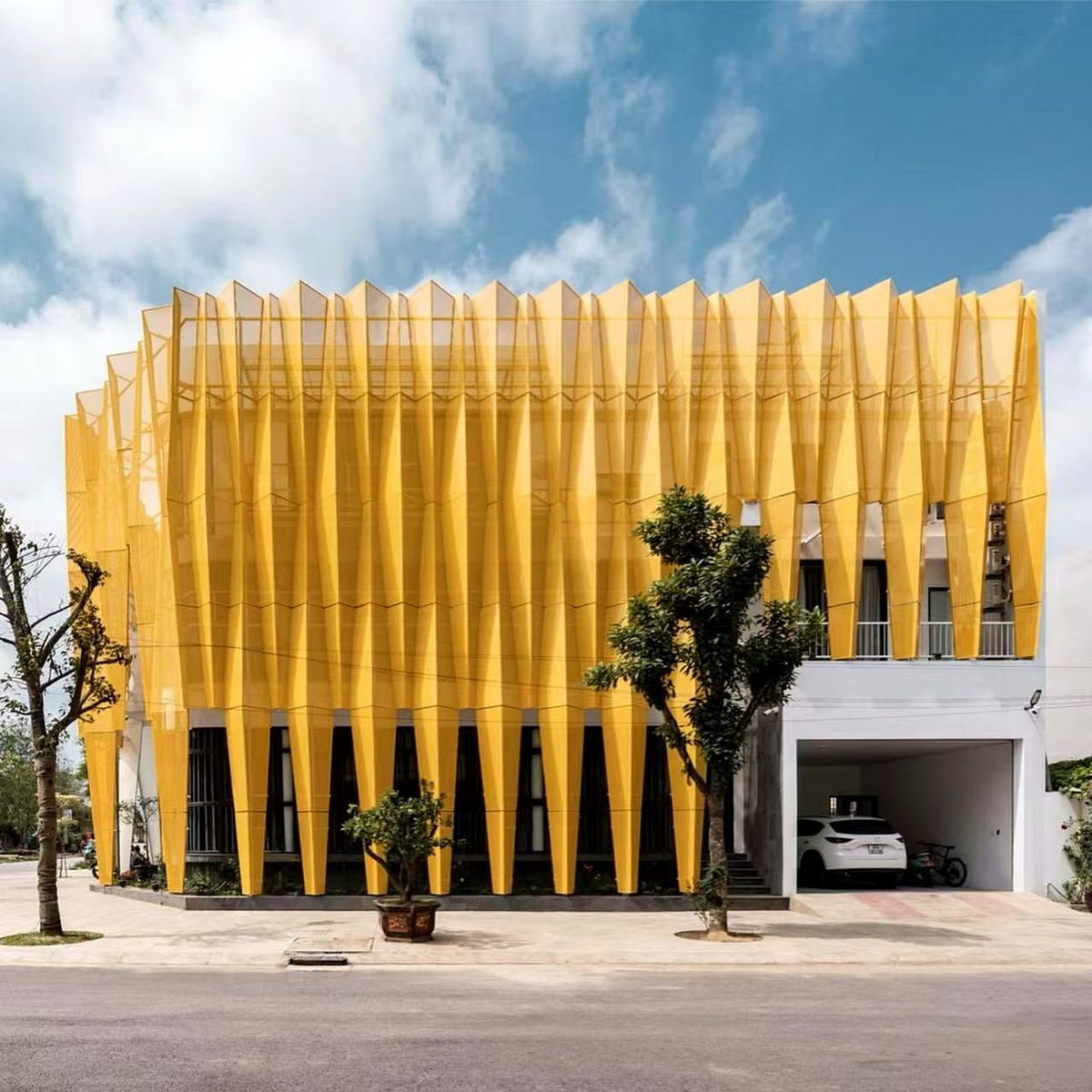

مرجع لتطبيق معماري لتكسية واجهة بألواح الألومنيوم المصمتة — ينبغي حسم فواصل الألواح والزوايا ونقاط الالتقاء قبل اعتماد رسومات الورشة للتصنيع.

اختيار تشطيب خارجي

يُحدد طلاء PVDF عادةً لتكسية الألومنيوم الخارجية المكشوفة عندما يتطلب المشروع لونًا وأداءً محددين عند التعرض للعوامل الجوية. وينبغي أن يوضح جدول الطلاء النظام والمعالجة المسبقة ومرجع اللون واللمعان أو الملمس والأسطح المكشوفة وأي اختبارات خاصة بالمشروع. ولا تكفي عبارة “تشطيب PVDF” وحدها كمواصفة كاملة للطلاء. يعرض دليل ألواح الألومنيوم بطلاء PVDF هذه الخيارات بمزيد من التفصيل.

يمكن أن يناسب الطلاء بالمسحوق التطبيقات الداخلية أو المحمية أو الخارجية عندما تتوافق درجة الطلاء والمعالجة المسبقة المختارتان مع ظروف التعرض. وتُبقي الأنودة السطح المعدني ظاهرًا، لذلك تتطلب تنسيقًا دقيقًا للسبيكة والسطح واللون. اعتمد عينة مادية تحت إضاءة مناسبة واحتفظ بها للفحص.

خيارات طلاء PVDF والطلاء بالمسحوق والأنودة لألواح الألومنيوم المصمتة للواجهات — ينبغي إدراج اللون واللمعان والملمس والمعالجة المسبقة وظروف التعرض في جدول التشطيبات.

تسلسل التصنيع وضبط الجودة

مراجعة الرسومات: فحص رموز الألواح والأبعاد والفواصل والزوايا والفتحات والحوامل والسماحات ومناطق التشطيب.
العينة أو الوحدة الأولى: تأكيد الهندسة واللون واللمعان والملمس وأي حافة صعبة أو تفصيل ملحوم قبل تكرار الوحدة.
القص والتشكيل: معالجة الصفيحة وفق الإصدار المعتمد، ثم تشكيل الحواف المرتدة والأشكال الخاصة.
الوصل والتقوية: تنفيذ اللحامات والزوايا والمقويات والحوامل المحددة مع ضبط أي تشوه ظاهر.
المعالجة المسبقة والتشطيب: تجهيز الألواح وطلاؤها وفق اللون وجدول التشطيبات المعتمدين.
الفحص والتغليف: التحقق من ترميز الألواح وأبعادها ومظهرها وكميتها، ثم حماية الأسطح المشطبة ووضع بطاقات تعريف على الطرود لتسهيل المناولة في الموقع.

ينبغي الاتفاق على نقاط الإفراج قبل بدء التصنيع. يقدم دليل عمليات المصنع وضبط الجودة شرحًا أوسع لضبط الرسومات والتصنيع والطلاء والفحص والتغليف.

الاستخدامات الشائعة في الواجهات والأعمال المعمارية

حشوات الجدران الستارية الخارجية وتكسية الواجهات بنظام حاجز المطر
المظلات والأسطح السفلية وألواح الحواف والعناصر البارزة عند المداخل
أغطية الأعمدة والبارابيت وجوانب الفتحات وانتقالات الزوايا
الجدران الداخلية المميزة والكسوات المعدنية المتينة
المناطق المنحنية والشاشات المثقبة والألواح ذات الأشكال المخصصة

تختلف مدخلات التصميم بين الواجهات المكشوفة والأسطح السفلية المحمية والجدران الداخلية. وللاطلاع على مثال خارجي موثق، راجع دراسة حالة لألواح ألومنيوم مصمتة بسماكة 3.0 مم وطلاء PVDF في هاينان.

قائمة بيانات طلب عرض السعر لألواح الألومنيوم المصمتة

يبدأ عرض السعر القابل للاستخدام برسومات واضحة. أرسل المعلومات المتاحة الآن، وحدد أي بند لا يزال يحتاج إلى تنسيق تصميمي:

الواجهات أو مخطط الألواح أو المقاطع أو التفاصيل أو نموذج ثلاثي الأبعاد
رموز الألواح ومقاسات الأوجه والكميات والحواف المرتدة والفواصل والزوايا والفتحات
السبيكة المفضلة والسماكة الأولية 2.0 أو 2.5 أو 3.0 مم
تصور المقويات والحوامل ووسائل التثبيت والهيكل الفرعي
نظام التشطيب ورمز اللون واللمعان والملمس ومتطلبات العينة المعتمدة
دولة المشروع وموقع التسليم ومتطلبات التغليف والبرنامج الزمني المطلوب

إذا كانت حزمة الرسومات غير مكتملة، فبيّن القرارات المفتوحة بدلًا من إخفائها في وصف عام. يوضح دليل طلب عرض سعر لتكسية الألومنيوم المخصصة كيفية تنظيم الاستفسار.

دعم Punchuk في التصنيع

تدعم Punchuk أعمال ألواح الألومنيوم المصمتة، بدءًا من مراجعة الرسومات ومرورًا بتصنيع الصفائح والتشكيل واللحام وتنسيق الطلاء والفحص والترقيم والتغليف، ووصولًا إلى التسليم للتصدير. وتبقى رسومات الورشة المعتمدة ومواصفة المشروع هما المرجعين الحاكمين. راجع قدرات تصنيع ألواح الألومنيوم المصمتة، ثم أرسل الرسومات وبيانات المشروع المتاحة لإجراء مراجعة للتصنيع.

الأسئلة الشائعة

ما الذي ينبغي أن تتضمنه مواصفة ألواح الألومنيوم المصمتة للواجهات؟

ينبغي أن تحدد السبيكة وحالة التقسية والسماكة الاسمية وأبعاد اللوح وهندسة التشكيل وعمق الحواف المرتدة ومخطط المقويات ونقطة الالتقاء مع نظام التثبيت ومتطلبات الفواصل والتشطيب واللون واللمعان والسماحات واعتماد العينة ونقاط الفحص وبطاقات تعريف الألواح والتغليف. ويجب أن تتبع القيم النهائية مواصفة المشروع ورسومات الورشة المعتمدة.

كيف ينبغي تنسيق الحواف المطوية والمقويات ونقاط التثبيت؟

ينبغي مراجعتها بوصفها أجزاءً من نظام ألواح واحد. فبحر اللوح وعمق الحواف المرتدة وموقع المقويات وموقع الحوامل وتباعد الدعامات والأحمال المتوقعة كلها تؤثر في تصرف اللوح. وينبغي أن يعمل المصنع وفق التفاصيل المعتمدة، بدلًا من إضافة إطار خلفي قياسي إلى كل لوح.

ما التشطيب المناسب لتكسية الألومنيوم الخارجية؟

يُنظر عادةً في طلاء PVDF للألواح الخارجية المكشوفة في الواجهات. كما يمكن تحديد طلاء بالمسحوق من درجة مخصصة للاستخدام الخارجي أو الأنودة عندما تتوافق المعالجة المسبقة واللون واللمعان وظروف التعرض ومتطلبات المشروع مع ذلك الخيار. ويجب تأكيد مواصفة الطلاء والعينة المعتمدة قبل بدء الإنتاج الكمي.

هل يمكن استخدام مواصفة اللوح نفسها في جميع مناطق الواجهة؟

ليس دائمًا. فقد تختلف البحور ومتطلبات التشكيل والدعامات وظروف التعرض بين الألواح المسطحة والزوايا والأسطح السفلية والأعمدة والمناطق المثقبة والأجزاء المنحنية. وينبغي أن يحدد جدول الألواح المواضع التي تتغير فيها السماكة أو التقوية أو الهندسة أو تفاصيل التشطيب.

ما الذي يجب أن يتضمنه طلب عرض السعر لألواح الألومنيوم المصمتة للواجهات؟

أرسل الواجهات أو مخططات الألواح والأبعاد والكميات وتفضيل السبيكة والسماكة وتفاصيل الحواف المطوية والفواصل، وتصور التقويات والتثبيت، ومرجع التشطيب واللون، وموقع المشروع، ومتطلبات التغليف، وجدول التسليم. وميّز الألواح المنحنية والمثقبة وألواح الوصول كلًا على حدة.
